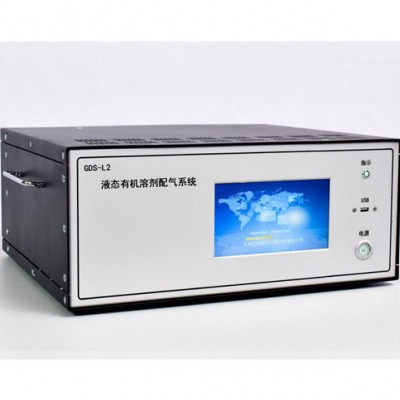

系統概述

設計儀器的目的:提供試驗用的液態有機溶劑的各種要求濃度的標氣,與VOC氣體凈化設備評價裝置配套使用。本系統配套控制軟件,通過軟件設置實現多種介質,多種濃度的VOC配氣。操作軟件界面友好、操作方便。

配氣裝置原理

1、原理

液態有機溶劑在常溫下是液體,均具有較強的揮發性。通過工業注射器定量輸送有機溶劑,并讓其加熱到設定的溫度,同時在載氣的作用下氣化成高濃度的混合氣,高濃度的混合器與稀釋氣混合,配置所要求的不同濃度的低濃度混合氣。見圖1

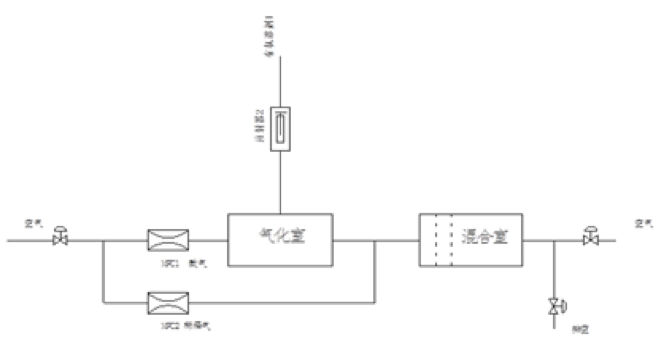

圖1    液態有機溶劑配氣系統原理圖

2、用途

采用GDS-L2液態有機溶劑動態配氣系統配制的相應標準氣體可廣泛用于:環保監測、疾控中心、交通安全、軍工、家裝建材、石油、化工、等多部門和行業使用的,可以配制有機揮發物例如:乙醇、甲醇、乙醚、VOC、甲醛、丙酮、苯、環戊烷、環氧乙烷等一切有機揮發物的測試儀、分析儀的檢定、校準和分析方法的定值標準等的使用。

3、氣路

3.1氣路設計

液態有機溶劑配氣系統,是一套能做二次稀釋得配氣系統。

氣源為壓縮空氣或者氮氣,通過減壓閥后與儀器空氣入口連接。進入儀器內部分兩個支路,一路為載氣,一路為稀釋氣。兩路氣體分別設置有高精度質量流量控制器,可以實時調整和設定氣體的瞬時流量。

液態有機溶劑用大容量微量注射器,配氣系統控制系統直接自動控制直接加注。

混合室有兩個出氣口,一個為混合氣出口;另一為混合氣體排空出口?？偱艢饪谠谠O備后面板,用一個氣路管直接可以排到室外,保證室內空氣不被污染,同時也是對實驗人員安全的考慮。

3.2系統混合腔的設計

液態有機溶劑混合物進入混合腔前,其濃度是不均勻的,為了使其濃度均勻,我們設計了布風板;混合腔內有兩個布風板,其中一個是單孔布風板,另一個是多孔布風板。有機溶劑標準氣體由單孔布風板孔進入,進入的氣體同多孔布風板相撞,達到了與所配制標準氣體的混勻作用。

為了得到所需的濃度,在混合室前加入了稀釋氣,通過改變稀釋氣的流量,來獲得不同濃度的VOC混合氣。

3.3系統材料的選擇

系統所有管路均采用聚四氟乙烯材料,目的是減少管壁對有機溶劑吸附,保證目標濃度的準確性。

配氣裝置主要設備和結構

1、液體定量輸送裝置

采用大容量的微量注射器把液態有機溶劑根據設置的濃度輸送至氣化室。根據不同的濃度要求,注射器可更換。

注射器容量:最大可以到1000uL

通道:2路

2、氣體質量流量控制器:

本系統采用美國原裝進口的氣體質量流量控制器。

流量計情況:

     1、 型號:F-201CV    流量:0-500 mL/min

     2、 型號:F-201CV    流量:0-10L/min

3、人機界面

采用商業臺式機,具備數據顯示、數據監控等基本功能。

軟件功能:

顯示載氣和稀釋氣的流量

設定載氣和稀釋氣流量

濃度模式和流量模式

設定配氣濃度和顯示濃度

儀器校準

儀器技術參數

配氣濃度范圍:10ppb∽1000ppm

配氣精度:±2%FS

載氣和稀釋氣:壓縮空氣或者氮氣等惰性氣體

液體原料:液態有機溶劑

配氣裝置的穩定時間小于15分鐘

濃度改變的響應時間小于5分鐘

使用環境室溫不高于40度

質量流量計的控制精度1%

工作電源:220VAC
